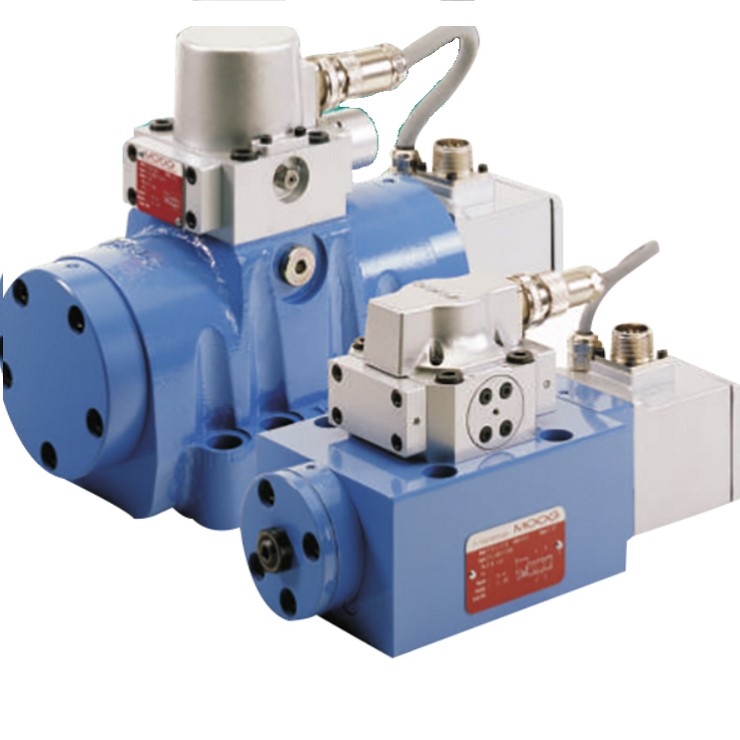

D791 D792系列伺服阀

D791 D792系列伺服阀

商品编号:03
人 气:1255
产品介绍

D791和D792系列伺服阀是可用作三通、四通应用的流量控制伺服阀。这两种系列的三级伺服阀是专门为必须同时满足大流量以及高动态特性要求的应用而开发设计的。它们的设计以著名的D079系列为基础。集成式电子控制已经由采用SMD技术的新设计所取代。这两种系列伺服阀配备D761或D765系列先导阀。提供可选的标准响应或高响应系列。其中 D791系列的额定流量更大为250 l/min,D792系列的额定流量更大为1000 l/min。这类阀适用于位置、速度、力(或压力)伺服控制系统,并具有很高的动态响应。
工作原理
  对集成电路的控制放大器输入一个指令信号(与主阀期望输出的流量成正比),通过控制放大器输出驱动电流给先导级线圈并进而控制先导阀的阀芯位移,先导阀在两个控制油口产生压力差,并在该压差作用下驱动主阀芯产生位移。
  由差动式线性位移传感器测出主阀芯的实际位移(以与实际位 移 成 正 比 的 电 压 形 式 出现)。该信号被解调后并被反馈回控制放大器,与输入值进行比较。
  根据得出的偏差信号,控制放大器驱动先导阀移动,直到命令信号和反馈信号之间的差值为零。由此可得到主阀芯的位移与指令电信号成正比。
